为(wei)抵御(yu)复杂环境(jing)，户外LED显(xian)示屏通常需采用特(te)殊工艺以确保其稳定运行。目前(qian)，户(hu)外LED显示技术主要有三种：DIP（Dual In-line Package）、SMD（Surface Mounted Devices）和(he)LOB（Lens on board）。每种技术各具(ju)特性与应用场景。

本文中(zhong)，青纵将对DIP、SMD、LOB技(ji)术(shu)展开对(dui)比分(fen)析，介(jie)绍其(qi)原理(li)、特点及应用领(ling)域。阅读后(hou)，您将深入理(li)解这三种封装(zhuang)技(ji)术(shu)，从(cong)而做出更理(li)性的(de)采购决策。

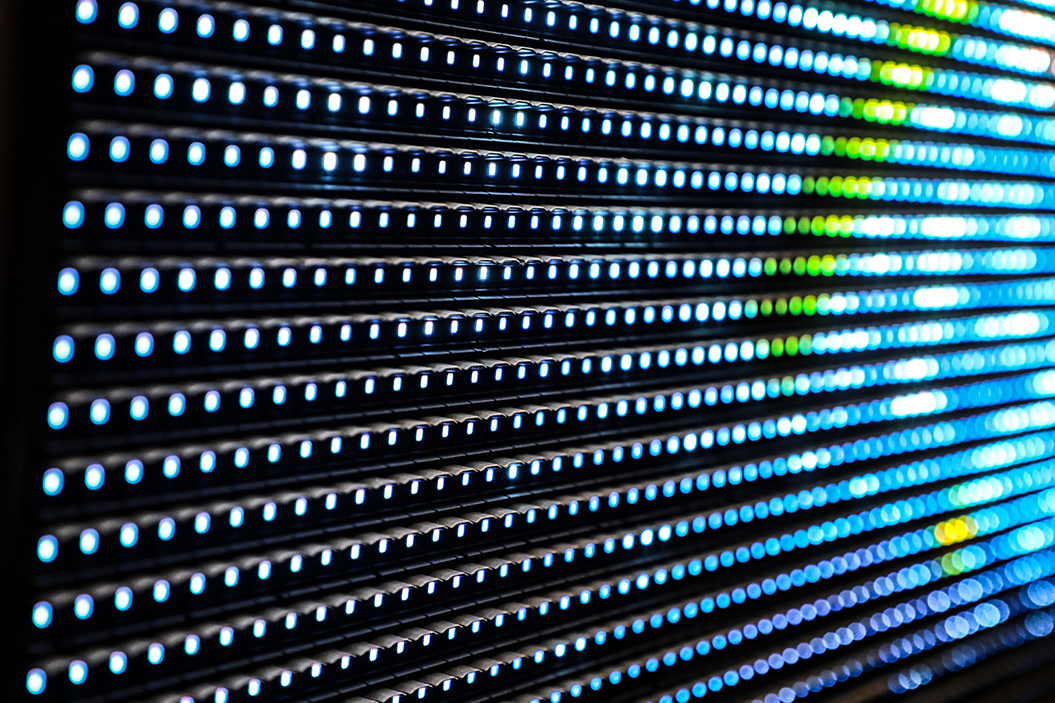

一、DIP LED技术

1.   封装工艺

DIP（全称为Dual In-line Package）LED封装工艺，是一种将LED芯(xin)片封(feng)(feng)装(zhuang)在(zai)两个引脚之间，通常(chang)以(yi)单颗LED灯珠的(de)形(xing)式存(cun)在(zai)的(de)封(feng)(feng)装(zhuang)技(ji)术(shu)。

2.   结构特点

DIP LED工艺的结(jie)构相对(dui)简(jian)单，LED灯(deng)珠(zhu)通过引脚直接插入印刷电路板(ban)（PCB），并经焊接固定。DIP LED多(duo)为圆(yuan)柱形，顶部呈球形，有助于(yu)优化光投(tou)射效果。每个DIP LED仅能产(chan)生单一颜色(se)，因此需红(hong)、绿、蓝(lan)三色(se)LED组合以(yi)构成全彩显示(shi)屏。

3.   DIP LED技术(shu)特(te)点

l 长引脚设计：DIP灯珠的(de)引脚(jiao)呈双(shuang)列排列且(qie)较长，可(ke)直接插入(ru)电(dian)路板对应孔位，通过焊接与电(dian)路板形成电(dian)气连接，使得(de)安装(zhuang)时更(geng)灵活、便捷(jie)。

l 封装结构简单：DIP灯珠封装结(jie)构简易，生产成本较低。

l 可靠性高：DIP封装技术已在市(shi)场上得(de)到广泛验证，具有高(gao)可靠(kao)性。

4.   应用领(ling)域

DIP封装技术因结(jie)构简单(dan)、成本较低，早期(qi)得到了广泛的应用，适用于户(hu)外大像(xiang)素间距显示(shi)屏(ping)。但受(shou)限于灯(deng)珠(zhu)直径，当前仅能实现P6的像(xiang)素(su)间距，难以制(zhi)造更高密(mi)度的户外LED显示屏。

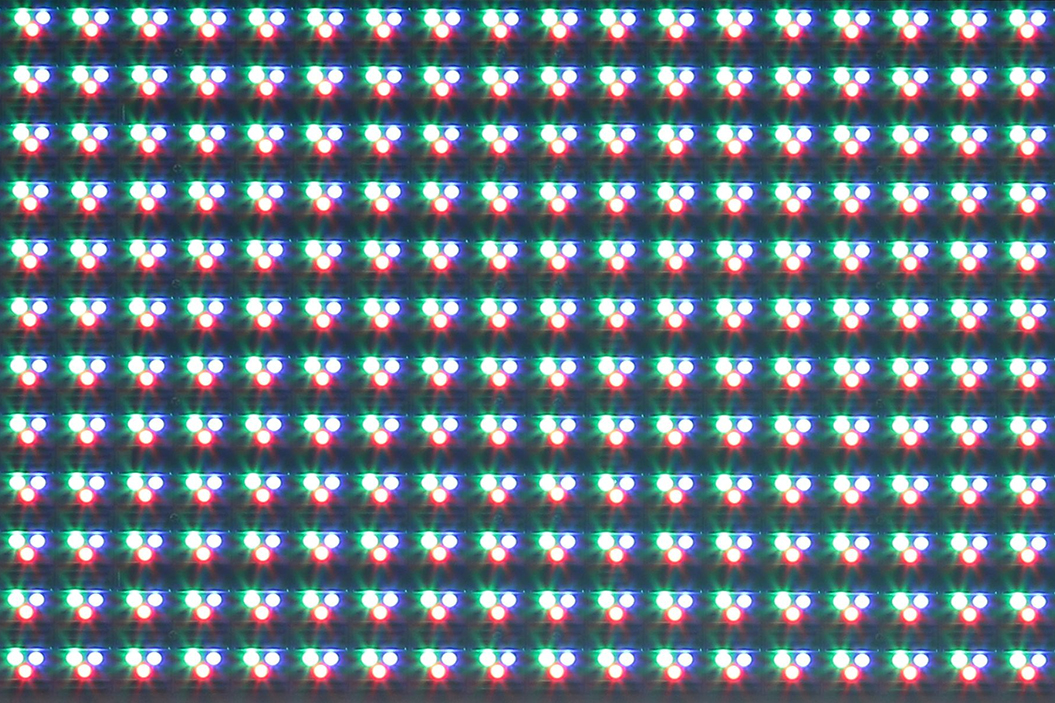

二、SMD LED技术

1.   封装工艺

SMD（全称为Surface Mounted Devices）LED封装工艺技术，是一种(zhong)在(zai)LED显示(shi)领(ling)域应(ying)用广(guang)泛的技术，，是指将LED芯片、支(zhi)架、引线和其他部件(jian)封装为(wei)小型的无引脚(jiao)灯珠，并(bing)通(tong)过(guo)自动化(hua)贴片机直接贴装(zhuang)至印刷电路板(ban)（PCB）的技术。

2.   技术(shu)特点

l 高(gao)集成度与小型化：SMD封装(zhuang)技术使LED元件体积(ji)小、重量轻，适合(he)高密(mi)度(du)集成，有助(zhu)于(yu)实(shi)现更(geng)小(xiao)像(xiang)素间距与(yu)更(geng)高(gao)分(fen)辨率，提升画面细(xi)腻度与(yu)清(qing)晰度。

l 高效(xiao)生(sheng)产：使用自动(dong)(dong)化表面贴装机显(xian)著(zhu)提高了生(sheng)产效(xiao)率，降(jiang)低了劳动(dong)(dong)力成本，缩短了生(sheng)产周(zhou)期。

l 良好的散热性能(neng)：SMD封(feng)装的LED元件直接与(yu)PCB板接(jie)触，有利于热量(liang)散发(fa)，延长LED元件寿命(ming)。

l 维护便(bian)捷：SMD元件(jian)贴装于PCB板(ban)上，维修(xiu)和更换(huan)方(fang)便快捷，降(jiang)低了显示屏维护成(cheng)本与停机时间。

3.   应用领域

SMD封装技术广泛应用(yong)于LED显(xian)示屏(ping)(ping)，尤其适用(yong)于P2至P10像(xiang)素间(jian)距(ju)的(de)户(hu)外(wai)显(xian)示屏(ping)(ping)。

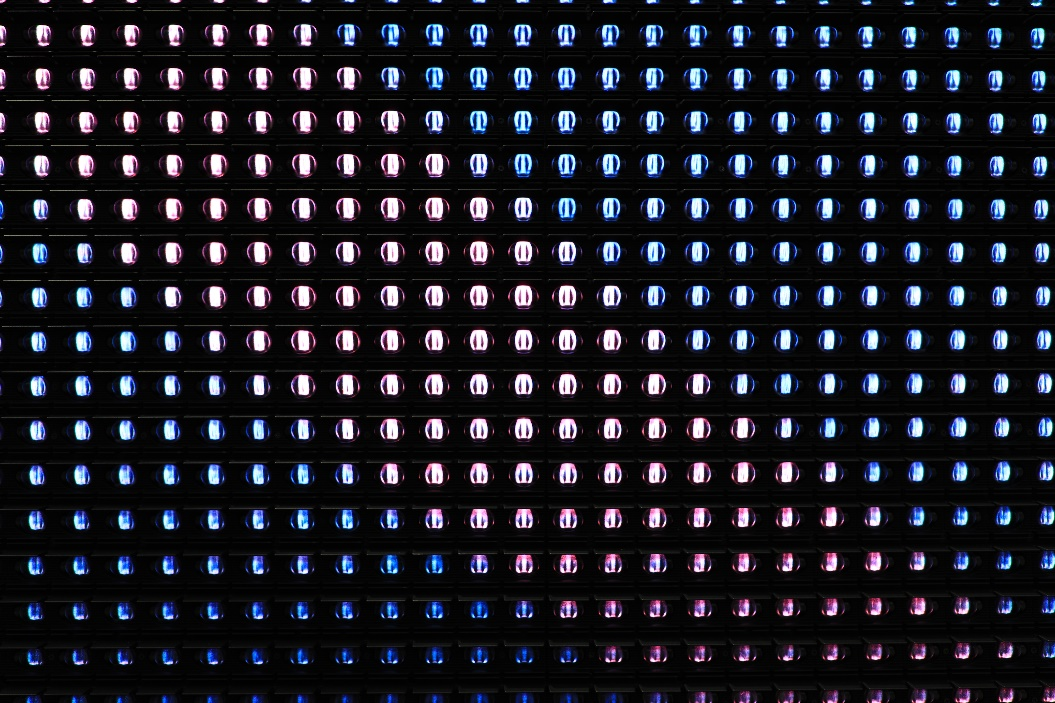

三(san)、LOB LED技(ji)术：创(chuang)新与未来的(de)引领者

1.   封装(zhuang)工艺(yi)

 LOB（全(quan)称为(wei)Lens On Board），即透镜板载技术(shu)，是户(hu)外LED显示市(shi)场中一(yi)项新(xin)兴技(ji)术，它以绿色节能、高效控光的创新理念引领未来(lai)市场的(de)发展(zhan)方向。

具(ju)体来说，LOB技术适用于(yu)户外LED显示屏，其核(he)心原理是(shi)通过在灯珠之上加装由高分子聚合材料制(zhi)成的透镜，改变光路，达到聚光的效果。这(zhei)种设计可以减少不必要的(de)光损(sun)耗(hao)与(yu)功耗(hao)，实现控光和(he)降耗的(de)作用。

2.   技术特点

l 低(di)功(gong)耗(hao)高亮度：透镜聚光(guang)设计减少光(guang)散射与损耗(hao)，提升光(guang)效并降低(di)功(gong)耗(hao)，相比普通SMD户(hu)外显示屏，应用LOB技术的产品(pin)节能最高(gao)可达(da)80%。

l 高对比度：LOB技术通过光学透镜减少了阳光在屏体(ti)的反射(she)，提升了屏(ping)体的(de)对比度，在正午强光下依然显示清晰(xi)，提供(gong)出色的视觉体验。

l 定制化出光角度：LOB技术在(zai)灯(deng)板表面使(shi)用光(guang)学透镜技术(shu)，通过改变(bian)LED发(fa)光(guang)光(guang)路实现(xian)二(er)次(ci)配光(guang)，使光(guang)线投射(she)到有效的观看区域内。这种设计允许对LED的出光(guang)角度(du)进行精确控制。

l 高(gao)防护性能(neng)：LOB技术能够实现防水、防潮、防撞、防尘、防腐蚀(shi)、防盐、防静电等多(duo)重防护(hu)功能。

3.   应用领(ling)域

LOB LED封装(zhuang)技术(shu)主(zhu)要应用(yong)于(yu)户外(wai)LED显示屏，特别(bie)是在需要高防护(hu)性能的户(hu)外广(guang)告(gao)场(chang)景中，它可实现精准(zhun)控光、高效节(jie)能与(yu)安全性(xing)能的全面提(ti)升。在追求高性(xing)能、绿色节(jie)能的户外(wai)显(xian)示屏市场中，LOB技(ji)术正引(yin)领(ling)着未来的发展方(fang)向。

总(zong)结

本(ben)文解析了三种户外LED显示技(ji)术：DIP、SMD、LOB，其优势适配(pei)不同应用场景(jing)。

DIP适合大像素间距、高性价比的户外(wai)屏；SMD广泛应用(yong)于高分辨率(lv)显示，LOB则以创新节能特性(xing)成为未来户外(wai)显示市场的重要(yao)方向。

在选(xuan)择户外LED显示屏时，需结合自身需求(qiu)与应用场景(jing)，综合考(kao)量(liang)技(ji)术特点、成本与性能，做出更明智的(de)决策。

您也可以联系青纵(zong)。作为一(yi)家专业LED显示屏制造商(shang)，我们(men)可根(gen)据您的(de)预算与实际需(xu)求，提(ti)供(gong)适(shi)配的(de)户(hu)外LED屏采购建议(yi)！
